Удаление навоза из помещений – сложный процесс в технологии содержания животных. В коровниках, содержащим любое количество рогатого скота, необходимо проводить регулярную уборку. В противном случае помещение заполнится всевозможными нечистотами, вызывающие заболевания у животных. Самостоятельная уборка навоза не только вызывает неудобства, но и может вызвать у человека различные заболевания.

Именно по этой причине современный рынок наполнен всевозможными машинами, позволяющими автоматизировать этот процесс. Они справляются с уборкой навоза быстрее человека, и делают это значительно эффективнее.

Очистка помещений для содержания животных позволит улучшить микроклимат (при частой уборке снижается уровень содержания аммиака и азотистых газов в воздухе) и поддерживать чистоту и уровень гигиены. В результате повысится уровень комфорта животных.

Следует учесть, что коровники могут быть привязного и беспривязного содержания. Соответственно, и оборудование устанавливается, исходя из этого.

Системы навозоудаления в коровниках при привязном содержании:

Эффективные средства механизации уборки навоза в коровниках при привязном содержании скота — скребковые цепные транспортеры ТСН-160А; ТСН-2,0Б (аналог транспортера КСН-Ф-100) и ТСН-3,0Б. Транспортеры скребковые навозоуборочные предназначены для уборки подстилочного навоза из животноводческих помещений с одновременной погрузкой в транспортные средства. Состоят из горизонтального и наклонного транспортеров. Горизонтальный транспортер очищает навозный канал и транспортирует навоз до места сброса на наклонный транспортер. Наклонный транспортер принимает навоз с горизонтального транспортера и погружает его в транспортное средство. Число обслуживаемых стойл крупного рогатого скота 100-110.

Транспортеры навозоуборочные скребковые ТСН-160, КСН-Ф-100 (ТСН-2.0Б) ТСН-3.0Б


На всех марках транспортеров натяжение цепи горизонтального транспортера осуществляется с помощью рычага и соединенного с ним тросом через стойку подвешенного груза (противовеса), что обеспечивает гибкое (плавное) натяжение цепи и предотвращает сход цепи с приводной звездочки. Натяжение цепи наклонных транспортеров осуществляется перемещением рамы с приводом относительно профиля корыта с помощью натяжного винта и гайки. У всех транспортеров в качестве подшипников на поворотных устройствах установлены подшипники скольжения (капролоновые втулки). Преимущества данных подшипников в высокой атмосферостойкости, износостойкости, способности работать всухую в агрессивных средах в условиях загрязнения и пыли, в простоте замены.

Разновидность транспортеров ТСН и их основное отличие.

Транспортер ТСН-160
ТСН-160 имеет круглую, неразборную, калиброванную, термически обработанную цепь 14х80.
Транспортер ТСН-2Б
ТСН-2Б имеет сварную пластинчатую неразборную цепь, с кованной внутренней планкой.
Транспортер ТСН-3Б
ТСН-ЗБ применена разборная пластичная цепь. Пластины между собой крепятся осью ТСН 00.611.

Транспортер навозоуборочный скребковый ТСН-160А




Предназначен для уборки навоза из животноводческих помещений с одновременной погрузкой его в транспортные средства на фермах крупного рогатого скота во всех климатических зонах страны. Состоит из самостоятельных горизонтального и наклонного транспортеров и шкафа управления.
Горизонтальный транспортер производит очистку навозного канала и транспортировку навоза до места сброса на наклонный транспортер.

Наклонный транспортер принимает навоз с горизонтального транспортера и погружает его в транспортное средство. Горизонтальный транспортер состоит из круглозвенной термически обработанной цепи с укрепленными на ней металлическими скребками, автоматического натяжного и поворотных устройств и привода, включающего электродвигатель, двухступенчатый редуктор с передаточным числом 38, 86 и ременную пятиручьевую передачу. Горизонтальный транспортер укладывается в бетонный лоток, внутренняя часть дна которого армируется стальной полосой 4х20 мм. Наклонный транспортер включает такую же, как у горизонтального, круглозвенную цепь со скребками, металлический желоб с опорной стойкой, поворотное и натяжное устройства и привод, состоящий из электродвигателя и двухступенчатого цилиндрического редуктора с передаточным числом 27, 85. При температуре воздуха ниже -10 °С помещение, в котором размещается наклонный транспортер, должно отапливаться. Наклонный транспортер устанавливается под углом не более 30 ° к горизонту и обеспечивает подачу навоза на высоту 2,6 м от нулевой отметки пола коровника. Высота помещения, в котором устанавливается транспортер, должна быть не менее 3, 3 м.

Как подстилка используется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки. Солома длиной более 100 мм не допускается. Уборка навоза транспортером из животноводческого помещения производится не менее трех раз в сутки. Транспортер обслуживает 100-110 стойл крупного рогатого скота и устанавливается в навозные каналы любого навозоуборочного транспортера.

Транспортер навозоуборочный скребковый КСН-Ф-100 (ТСН-2.0Б)





Транспортер ТСН 2.0Б устанавливается во всех коровниках с переобору¬дованием навозных навалов под желоба для тяговой цепи. Транспортер состоит из цепи со скребками, приводной стан¬ции, наклонного желоба, элек¬трооборудования и устройства очистки скребков и цепи от навоза. Так же транспортер ТСН-2.0Б имеет утяжелённую горизонтальную цепь, клепаную, пластинчатую неразборную, с кованой внутренней планкой.

Как подстилка используется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки. Солома длиной более 100 мм не допускается. Уборка навоза транспортером из животноводческого помещения производится не менее трех раз в сутки. Транспортер обслуживает 100-110 стойл крупного рогатого скота и устанавливается в навозные каналы любого навозоуборочного транспортера.

Транспортер навозоуборочный скребковый ТСН-3




Предназначен для уборки навоза из животноводческих помещений и погрузки его в транспортные средства. Состоит из горизонтального и наклонного транспортеров, каждый из которых имеет свою приводную станцию, и шкафа управления. Привод транспортеров осуществляется от электродвигателей через редукторы к приводным звездочкам.

Горизонтальный транспортер, состоящий из кованой цепи со скребками, поворотных устройств и приводной станции, размещается в открытом бетонированном лотке, внутренняя стенка и дно которого облицованы досками. Натяжение цепи горизонтального транспортера осуществляется путем перемещения подвижной рамы приводной станции. Поворотные устройства устанавливаются за пределами стойл для животных на расстоянии не менее 500 мм. В случае размещения поворотных устройств в пределах крайних стойл устройства закрывают съемными щитами. Наклонный транспортер имеет такую же, как у горизонтального, кованую цепь со скребками, металлический желоб с опорной стойкой, поворотное устройство и привод. Натяжение цепи регулируется перемещением привода. Транспортер устанавливается под углом к горизонту не более 30 ° и обеспечивает подачу навоза на высоту 2680 мм от нулевой отметки пола коровника. Скорость движения цепи наклонного транспортера значительно выше, чем горизонтального, что обеспечивает выгрузку жидкого навоза. Высота помещения, в котором устанавливается наклонный транспортер, должна быть не менее 3,3 м. При температуре воздуха ниже - 10 °С это помещение должно отапливаться. Транспортер поставляется в комплекте с пускозащитной аппаратурой, электрическим кабелем для подсоединения электродвигателей, трубами для прокладки этого кабеля и анкерными болтами.

Как подстилка используется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки. Солома длиной более 100 мм не допускается. Уборка навоза транспортером из животноводческого помещения производится не менее трех раз в сутки. Транспортер обслуживает 100-110 стойл крупного рогатого скота и устанавливается в навозные каналы любого навозоуборочного транспортера. Состоит из металлических пластин, выштампованных из листовой стали толщиной 5 мм, соединенных между собой калеными осями.

Системы навозоудаления в коровниках при беспривязном содержании:

Для коровников с беспривязным содержанием скота лучше всего использовать дельта-скреперную установку. Дельта-скреперная система навозоудаления предназначена для удаления навоза из открытых проходов, в которых он скапливается. Длина контура и количество скребков скреперной установки подбираются исходя из размеров коровника и расположения стойл. Исполнение установок – продольное и поперечное. Наибольшее распространение получили дельта-скреперные установки УНС-1 (170 метров) и УНС-1 (250 метров).

Скреперные установки УНС-1 (170м), УНС-1 (250м)





Предназначены для уборки навоза из открытых навозных проходов животноводческих помещений при беспривязном боксовом способе содержания животных и подачи его в поперечный канал.

Скрепер комплектуется четырьмя рабочими органами, поэтому выгрузка навоза происходит с торца и с середины помещения. Соединение цепи происходит с помощью соединительных звеньев, что исключает применение сварки при сборке и изменении длины цепи в процессе эксплуатации. Убирают навоз такими установками за счет возвратно-поступательного движения скребка (скрепера), установленного на каждой ветви контура.
Уборка навоза скреперной установкой производится несколько раз в сутки. Установка работает нормально при использовании подстилки до 1 кг на голову в сутки. Чистота уборки зависит от качества бетонирования канала.

Транспортеры шнековые ТШН-250, ТНШН -300


Транспортёр шнековый (ТШ) предназначен для уборки навоза влажностью более 75% из поперечного канала животноводческого помещения к месту загрузки в транспортные средства или в бункер накопитель. Транспортёр шнековый горизонтальный (ТШГ) изготавливают продольным или поперечным. Длина транспортера изготавливается под размеры животноводческого здания.

Конвейер шнековый работает совместно с устройствами, транспортирующими навоз из зоны дефекации животных в поперечный канал. Монтаж, связанный с бетонированием и сборкой конвейера выполняется согласно инструкции, поставляемой вместе с транспортером.




Шнековый наклонный транспортер марки успешно используют в фермерских хозяйствах для того, чтобы проводить оперативную загрузку бесподстилочного навоза в транспортные средства либо бункер накопления. Его применение существенно облегчает содержание помещений для животных. Изделие просто и надёжно в эксплуатации и не мешает процессу выгона и загона скота. Кроме того, его можно использовать с различными схемами горизонтального навозоудаления. В качестве подстилочного материала рекомендуется использование небольшого количества опила либо торфа.


Хранение навоза
Коровы в коровнике

Смысл удаления навоза

Содержание крупного рогатого скота требует немалых усилий в процессе очистки мест, где они базируются. Уборка складских помещений тоже должна быть регулярной. Если эту деятельность запустить, то нечистоты будут накапливаться с усиленной быстротой по всем площадям. Такая обстановка вызывает неудобства у персонала при работе со скотом. Если присутствует антисанитария, то это большой риск развития заболеваний у животных и людей.


Эти проблемы являются первостепенными и должны подталкивать владельцев ферм сооружать системы навозоудаления в коровниках. Следующая причина для подобных действий не менее важна. Навоз является хорошим удобрением и обогащает почву азотом, фосфором, калием. Его использование в личных угодьях помогает избежать дополнительных затрат. Также можно наладить сбыт отходов жизнедеятельности, что даст дополнительную прибыль агрокомплексу.

Различные приспособления для удаления навоза из коровника настолько усовершенствованы, что выполняют работу намного качественнее и быстрее, чем ручным способом. Каждый комплекс может подобрать подходящую систему, в зависимости от масштабов производства.


Подкормка растений навозом
Скреперные установки для уборки навоза КРС
Коровник
Навозоудаление в коровнике


Утепление

Большинство коровников в России холодного типа, защищающие животных только от атмосферных осадков и ветра. При этом надои и воспроизведение не сильно снижается даже в зимнее время. Но при этом повышаются расходы на корма, обогрев поилок и предотвращение травматизма коров на льду.

Обеспечение теплоизоляцией сооружения и создание естественной вентиляции не дает опускаться температуре ниже 0°. В теплых помещениях для телят температура превышает зимой 4-5° выше нуля.

Дезинфекция и навозоудаление в коровнике


Утеплитель для коровника должен быть пожаробезопасным, эластичным и устойчивым к различным очищающим средствам.

Несмотря на то, что коровы адаптируются к холодам, существует температурные нормы, принятые мировым стандартам.

  • нижний показатель критичности, ниже которого возникает риск развития гипотермии: -27° — для молочных коров; -35° — для молодняка;
  • верхний показатель: 22° — дойный скот; 27° — телята;
  • оптимальный диапазон температур для неизменной эффективности удоя составляет от 5 до 15°;
  • оптимальный диапазон температур для нормальной прибавки веса молодняка — -15 — 25°.

Предлагаем ознакомиться: Как правильно выбрать и надеть шлейку для кошки

Способы очищения помещений

Системы навозоудаления в коровниках бывают механическими и гидравлическими.

Вот несколько разнообразных вариантов:

  • машины, работающие при помощи цепного или шнекового транспортера;
  • дельта-скреперный вид оборудования;
  • самосплавные системы;
  • система гидросмыва.

Следует учесть, что коровники могут быть привязного и беспривязного содержания. Соответственно, и оборудование устанавливается, исходя из этого. Также нужно учитывать площадь помещений, потому что некоторые системы подходят лишь для небольших предприятий. Навозоуборочный механизм может устанавливаться в конюшне, в сооружениях для свинарников и при содержании КРС и МРС. Ниже рассмотрим каждый вариант уборочных систем более подробно.


Транспортеры для уборки загрязнений

Уборка навоза в коровниках при помощи транспортеров предполагает сухие смеси примерно в 20%, а влажность должна быть примерно 80%.При этом он устанавливается продольно стойлам и бывает цепным или шнековым. Предприятия должны быть с ограниченным потреблением энергии.

Цепной транспортер устанавливается на фермах с привязным содержанием животных. Он позволяет убирать подстилочный навоз и одновременно грузить его в транспортные средства. Транспортер имеет две основные части — горизонтальную, которая очищает навозный канал и наклонную, которая принимает сырье и грузит в машину. Система может обслуживать до 110 стойл.

Шнековый транспортер доставляет отходы жизнедеятельности коров из специального канала коровника в навозонакопитель или транспортное средство. Устройство конструируется продольное или поперечное и работает обоюдно с системой, которая переносит навоз в канал из зоны дефекации скота.


Автоматизация доильного зала

На больших фермах дойку проводят в специально оборудованных залах для доения. Он находится отдельно от места содержания коров. Животные проходят в зал через поддон, в котором постоянно течёт вода или дезинфицирующая жидкость. Процедура необходима для того чтобы вымыть коровам копыта.

Ещё по теме: Почему корова не встает на ноги и что делать в таком случае?

После ванны для копыт корова проходит в отсек для санитарной обработки вымени. Животное передвигается через систему вертикальных эластичных трубок. Они укреплены на движущейся ленте, которая находится на полу. Трубки постоянно проходят через дезинфицирующую жидкость. Система позволяет вымыть корове и вымя, и живот.

После санитарной обработки животное идёт в доильный отсек. Оператор прикрепляет к вымени аппарат для доения. Принцип работы вакуумный. Молоко поступает из аппарата через систему трубок в холодильник. С помощью автоматического доения у коровы забирается всё молоко. При этом доильная система массирует вымя, что снижает риск развития мастита. Молоко не соприкасается с грязными предметами: вёдрами, баками. Процедура стерильна на всех этапах дойки.


Производители оборудования предлагают стационарные дольные залы. В них предусмотрено определённое движение коров на дойку, чтобы животные не сталкивались друг с другом. Отсеки для доения располагаются определённым образом: коровам будет удобно стоять, и оператор сможет быстро подсоединить к ним аппараты.

Для коров, которые находятся целый день на пастбище, предназначена передвижная доильная установка. Мыть вымя корове и обрабатывать его антисептиками придётся оператору.

Дельта-скреперное оборудование

Система может использоваться, даже если животные содержатся без привязи. Комплекс агропрома может занимать абсолютно любые площади.

Во время уборки навоз собирается раскрытыми скребками. Они движутся по открытым проходам и достигают поперечного канала. Этот способ очень эффективный и устройство может устанавливаться в любой проход. Для животных система не представляет никакой опасности. Особое преимущество заключается в том, что оборудование способно работать постоянно и потреблять небольшое количество энергии. Это огромный плюс зимой, когда на улице минусовые температуры, так как экскременты не успеют застыть.

Скрепер состоит из четырех рабочих органов, что позволяет ему вычищать навоз по всему периметру помещения: с середины и с его краев. Действие осуществляется за счет возвратно-поступательных движений скребка (скрепера), который есть на каждой ветви контура.

Поилки и кормушки

Поилки и кормушки правильной формы и размеров важны для получения максимальной отдачи от животных. Поэтому ниже даны рекомендации по вопросу.

Поилки

Их делают не менее, чем на 100 литров. Так как в период лактации коровы испытывают жажду и выпивают 100 л только за день. Это актуально в частности сразу после дойки.

Сама емкость не имеет четкой конфигурации, принятой ГОСТом. И может представлять обыкновенное ведро или большое сразу 100 литровое корыто.

Оптимальным вариантом является поилка, сделанная из полипропиленовой трубы. Легкость и удобные габариты способствуют ее монтажу даже на открытых лугах, а также безопасному и быстрому ее промыву от грязи.

Предлагаем ознакомиться: Почему кот после кастрации хочет кошку особенности поведения до и после

Основные виды поилок для коров описаны здесь.

Дезинфекция и навозоудаление в коровнике


При большом объеме скота делают не персональную, а групповую поилку из продольной половины полипропиленовой трубы.

На пастбище предполагаются большие, емкие пространства, исключающие потери корма и минимизированные в плане обслуживания. Их выделяют 2 типа: для сена и комбикорма.

  1. Кормушки для сена на пастбищах устанавливают при нехватке естественного питания, например, в осенний и весенние периоды. Ставить просто стог сена не целесообразно, так как коровы его вытопчут. Поэтому делают сооружение виде конуса, обрамляющее стог.
  2. Современные фермеры делают клетчатые кормушки для сена. Они дешевле, прочнее, но риск, что животное пораниться, вырастает в разы.
  3. Кормушки для зерен и комбикорма. Подобные конструкции автоматизированы и могут быть использованы и на открытом пространстве, и в помещении.

Дезинфекция и навозоудаление в коровнике


Емкости для пастбищного кормления нужны максимально вместительные, функциональные.

Кормушка для стойла

Кормушка для стойла – это огромный стол, куда ежедневно насыпают корм.

Если животные свободного выпаса, то стол оснащают сдерживающими устройствами, помогающими минимизировать потерю корма при разбрасывании.

Как построить стойло для коров своими руками описано тут.

Дезинфекция и навозоудаление в коровнике


Модель, подходящая для группового кормления коров.

Требования, разработанные государством по пожаробезопасности производственных помещений, говорят о следующем:

  1. Все пространства более 1000 кв м и с повышенной влажностью оборудуют противопожарной системой и автоматической системой тушения.
  2. Электрику делают во влагозащищенной изоляции.
  3. Щитки с автоматами выносят в отдельное, изолированное ото всех, помещение.

Вентиляция

Вентиляция – один из сложнейших вопросов при проектировании коровника.

  1. Естественное проветривание. При этом потоки свежего воздуха попадают через вентиляционные шахты, проемы, шторы.
  2. Принудительное проветривание. Распространенная в сегодняшних вариантах коровников вентиляция распределяет воздух при помощи впускных и выпускных клапанов по туннелям с вентиляторами.
  3. Шторы или механизированные жалюзи. При желании их поднимают и проветривают положенное время, затем закрывают, чтобы не нарушать тепловой баланс.
  4. Светоаэрационные коньки. Поликарбонатные конструкции закрывают конек и позволяют спокойно проникать не только потокам свежего воздуха, но и добавляют естественной освещенности.

Гидравлическая система

Такой способ считается наиболее усложненным и энергоемким. Во время уборки влажность в коровнике достигает максимальной отметки, так как при работе используется большое количество воды. В крупных агрокомплексах гидравлическая система нецелесообразна. Для многих она покажется дорогостоящей, так как требуются резервуары для жидкого навоза и сооружения для очищения.

В целом, гидросмыв обеспечивает хорошую обстановку на ферме и своеобразную дезинфекцию коровника. Это помогает избежать различных заболеваний. В систему входит бак с водой, водный канал, закрытый решеткой, заслонка, которая не дает стекать фекалиям за пределы канала, а также сборная емкость с противоположной стороны. Материалы должны быть качественными и долговечными.


С помощью такого способа навоз проталкивается через щели в полу и попадает в каналы. Оттуда смывается напором воды. В разжиженном виде он может использоваться также для полива земли с насаждениями. Жидкая фракция создает удобрение, которое включает в себя азот и другие важные элементы.

Гидравлическая система применяется на фермах КРС и свинокомплексах. Содержание животных должно быть бесподстилочным.

Самосплавный способ тоже можно отнести в гидравлическому направлению. Навозоудаление на фермах КРС устанавливают по специальной схеме. В коровнике под уклоном прокладываются трубы-каналы с обязательным скользким покрытием. После этого устанавливаются тройники с заглушками. Жижа по каналам, заполненным частично водой, продвигается к навозосборнику.


Переработка навоза

Сельскохозяйственные предприятия, имеющие большие поголовья КРС должны наладить не только систему сбора навоза, но и его переработку. Использование этого сырья должно начинаться после процесса сепарации — удаление твердых частиц из жидких стоков отходов. И делается это заранее, чтобы избежать загрязнения окружающей среды.

Как уже говорилось выше, навоз, а особенно его жидкая фракция, имеет в своем составе соединения азота, фосфора, калия. Это значит, что он способен заменить какие-либо химические удобрения.


Специальные технологические системы созданы для того, чтобы перерабатывать навоз из фермерских комплексов. Сюда входит перемешивание с помощью миксера, погружной насос с измельчающим механизмом, сепаратор для отжима жидкого навоза. Так, сырье обогащается соединениями азота и другими важными элементами. После всего процесса жидкость сохраняется в навозонакопителе, а твердая фракция идет на компостирование или на производство подстилок в коровники.

Если статья понравилась, то ставьте лайк.

Ждем комментариев на тему уборки навоза в помещениях, где содержится КРС и какой способ наиболее оптимальный.

Транспортер навозоуборочный скребковый ТСН-3.0Б

Транспортер навозоуборочный скребковый ТСН-160

Установка навозоуборочная скреперная УСГ-3

Транспортер навозоуборочный скребковый ТСН-2.0Б

Установка навозоуборочная скреперная УСГ-4


Зачем требуется навозоудаление в каждом коровнике, ясно без лишних слов. Без регулярной уборки помещений, где содержатся КРС, быстро накапливаются нечистоты. Антисанитария сопровождается, с одной стороны, ростом заболеваний, с другой – штрафами от проверяющих. Для полноты картины, можно добавить неудобства для персонала (если кто-то вообще захочет работать в таких условиях).

С другой стороны, навоз – это хорошее удобрение. Регулярное внесение обогащает почву фосфором, азотом и калием. В крупных хозяйствах можно организовать сбыт ценного вещества и получить дополнительную прибыль. Это еще одна причина для постоянного удаления и переработки отходов жизнедеятельности животных.

Привязное и беспривязное содержание КРС

Выбор системы навозоудаления зависит от разных факторов и, в первую очередь, от способа содержания животных. Последний определяется в зависимости от цели разведения коров, а также условий хозяйства: кормовой базы, конструкции помещений, доступных площадей. На сегодняшний день фермы практикуют привязную или безпривязную технологию.

Привязной способ

Рис. 1

Рис. 1

Это традиционный и наиболее распространенный метод выращивания и содержания КРС. Его предпочитают свыше 90% отечественных хозяйств. Он лучше всего подходит в том случае, когда стало насчитывает от 150 до 200 голов.

Суть данной технологии в том, что на время раздачи комбикормов либо доения животное фиксируется в стойле (рис. 1). Есть разновидности этого способа:

  • Животных держат в стойлах круглый год.
  • Привязное содержание сочетается с выгульным.
  • -**- -**- в летний период дополняется выпасом.

Размеры стойла слегка превышают длину буренки. Животное фиксируется достаточно свободной цепью из металла. В одном конце станка располагается поилка с кормушкой, в другом – система удаления навоза. Для доения обычно используются переносные аппараты.

Беспривязной способ

Рис. 2

Рис. 2

В этом случае, животные свободно передвигаются не только по коровнику, но и по выгульной площадке (рис. 2). На ней же стоит общее корыто с зеленым кормом и поилки. Для доения, буренок перегоняют в специально оборудованный зал. Т.о., комплекс разделен на 3 секции: выгон для выгуливания и кормления, доильный зал со стационарной аппаратурой и помещение для отдыха.

При беспривязной технологии, животных могут держать на глубокой подстилке либо в боксах. В первом случае - это слой опилок или соломы, толщина которого должна быть такой, чтобы самка спала в тепле (температура - до 28 град С). Боксы состоят из трех стенок, внизу выстланы соломой, опилками или резиновыми матами. При наличии конвейерных кормораздатчиков, возможно кормление. Корова развернута задом к навозному проходу. Длина бокса рассчитана так, чтобы животное не пачкало его экскрементами.

Способы удаления навоза

Для удаления отходов жизнедеятельности КРС, существуют разные способы:

  • Механический.
  • Гидравлический.
  • Пневматический.

В приусадебных хозяйствах, с небольшим поголовьем (до пяти-шести особей) навоз убирается вручную.

Механические технологии

Рис. 3

Рис. 3

Механические способы предусматривают удаление навоза в загонах при помощи самоходных машин: бульдозера, фронтального погрузчика (рис. 3) или скрепера. В помещениях применяются транспортеры – цепные (скребковые и штанговые) либо шнековые. А также дельта-скреперное оборудование. На фермах, оснащенных по последнему слову техники, используются мобильные роботы.

Цепной транспортер навозоудаления состоит из двух частей (рис. 4), горизонтальной и наклонной. Первая убирает навоз из узкого канала, в который он падает сам или сбрасывается работниками фермы вручную. По желобу двигается кольцевая цепь с закрепленными на ней скребками. На участке холостого хода скребки складываются к цепи, рабочего – раскрываются и сгребают подстилку с экскрементами.

Рис. 4

Рис. 4 Последняя доставляется к приемнику наклонной (под углом 30 град) части. Ее принцип действия аналогичный, с той лишь разницей, что навоз, принятый от горизонтальной цепи, поднимается на высоту около 2 м., выводится за пределы помещения и грузится в транспорт.

Другой вариант – горизонтальная цепь со скребками сбрасывает навоз в поперечный канал. В его нижней части располагается шнековый транспортер (рис. 5), который отправляет будущее удобрение в накопительный бункер.

Рис. 5

Рис. 5

Цепные транспортеры применяются в тех хозяйствах, где организовано привязное содержание буренок. Их несомненный плюс – большая устойчивость против износа, а также атмосферных факторов. Из минусов надо отметить требование по ограниченному потреблению электроэнергии на ферме. А также то, что влажность не должна быть больше 80%.

Основное отличие дельта-скреперного транспортера (рис. 6) от скребкового в том, что чистящие планки здесь широкие, состоят из четырех частей и захватывают большую полосу. Двигаются они по открытым проходам. За счет малой скорости, система безопасна для животных. Для перемещения скреперов навозоудаления схема применяется аналогичная цепным устройствам - замкнутый контур. На холостом участке они складываются, на рабочем – раскрываются.

Рис. 6

Рис. 6

Дельта-скреперы используются в хозяйствах с беспривязным содержанием животных. Система отличается небольшим расходом электроэнергии, может работать постоянно и подходит для ферм с любой площадью помещений. Среди основных недостатков – низкая скорость движения чистиков. А также тот факт, что любое препятствие мешает проведению уборки.

Гидравлические технологии

Система гидросмыва состоит из проточного канала, водяного бака, заслонки, ограничивающей выход навоза за пределы стока, и решетки. Емкость для сбора фекалий расположена на обратной стороне, от точки подачи воды. Упавшие на пол отходы жизнедеятельности буренок проваливаются через решетку в проточные каналы. Вода, которая периодически подается в них под напором, смывает навоз в накопитель.

Рис. 8
Рис. 8 Рис. 7
Рис. 7

Гидросмыв применяется при бесподстилочной технологии. Влажность навоза должна быть в пределах 88-92%. Способ хорош тем, что вода улучшает гигиену помещения, за счет чего снижается заболеваемость. Кроме того, образуется жидкая фракция удобрения, содержащая микроэлементы и азот. Ее можно использовать для непосредственного полива с/х культур. Основной недостаток данной методики навозоудаления КРС заключаются в том, что процедура эта дорогостоящая и энергоемкая. Поэтому применяется в порядке исключения. После ее проведения, в коровнике повышается влажность.

Вариант гидросмыва – периодически действующая самотечная шиберная система (рис. 7). В этом случае, расход воды получается меньше.

Основой самосплавных систем (рис. 8) являются трубы, заложенные на определенной глубине, под уклоном. Их отличительная особенность - минимальная шероховатость внутренней поверхности. На трубах есть колодцы с пробками слива. Последние поднимаются вручную, при помощи стальных крюков. После поднятия пробок, навоз попадает в трубы. По ним пускают воду, отходы по уклону стекают в накопитель. Для регулирования направления стока, ставятся шиберные задвижки.

Самосплавные системы эффективно работают только на фермах с привязным содержанием коров, без подстилки. Это один из наиболее простых и эффективных способов удаления навоза, при котором участие человека сведено к минимуму.

Пневматическая технология

В этом случае, навоз сбрасывается в накопитель, расположенный ниже пола, в торцевой части помещения. После того, как приемник будет заполнен, в него по трубопроводу от компрессора подают воздух, накачанный до давления 4-5 атм. С его помощью, отходы через выпускную трубу выбрасываются в хранилище.

Устройства для удаления навоза

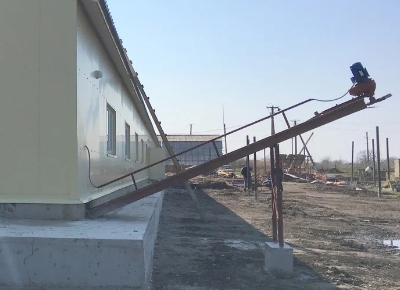

Рис. 10

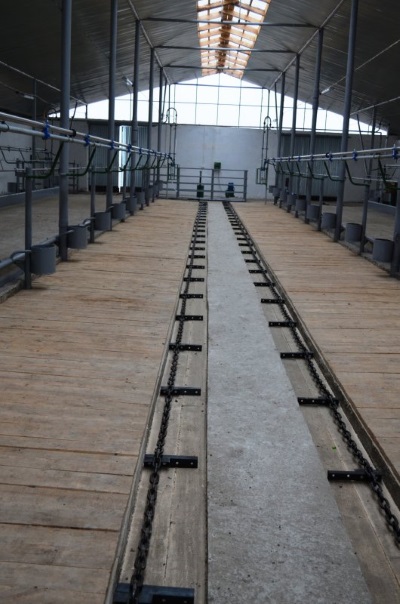

Рис. 10 Рис. 9
Рис. 9

Ниже описаны наиболее популярные в отечественных хозяйствах установки для удаления навоза.

Цепной транспортер

Цепные скребковые транспортеры марки ТСН (рис. 9, 10) широко распространены в отечественных хозяйствах для уборки отходов жизнедеятельности животных. С их помощью навоз вместе с подстилкой не только удаляется из коровника, но и сразу грузится в тракторный прицеп либо кузов автомобиля.

Самые популярные модели: ТСН-160, ТСН-3.0Б, ТСН-2.0Б (аналог последнего – КСН-Ф-100). Принципиальное устройство у них одинаковое, так же, как и почти все параметры. Отличия - лишь в исполнении некоторых деталей. Например, у «160» цепь круглозвенная, у «2.0Б» - сборная пластинчатая, а у «3.0Б» - клепаная пластинчатая, с кованым звеном.

Рис. 11

Рис. 11

Изделие марки ТСН (рис. 11) состоит из горизонтального 1 и наклонного 2 транспортеров, привода 4, цепи 6 со скребками, натяжного 5 и поворотного 7 устройств, а также шкафа управления 3. Каждая модель рассчитана на обслуживание 100-110 буренок. Полнота уборки - 96%. За 1 час подается около 5,5 тонн рабочей среды. Для обслуживание достаточно 1 человека. За день обычно делается 3 уборки.

Цепь со скребками горизонтального транспортера, уложенная в специальный канал, совершает кольцевое движение. Скребки транспортируют навоз по желобу до тех пор, пока он не упадет в приемник. Там он подхватывается скребками наклонного транспортера, выводится, с подъемом, за пределы помещения и грузится в ТС.

Дельта-скрепер

Дельта-скреперные установки (рис. 12) предназначены для механизации процессов удаления отходов жизнедеятельности КРС. С их помощью навоз убирается из продольных открытых проходов.

Рис. 13
Рис. 13 Рис. 12
Рис. 12

На рынке предлагаются разные модели, от различных производителей: ТСГ, УНС, УСФ, УСГ. Основные различия между ними - в длине контура цепи и разновидности редуктора.

Устройство дельта-скрепера можно рассмотреть на примере марки УСГ-3 (рис. 13). Система состоит из привода 1 с реверсом, поворотного устройства 2 (4 шт.), ползуна 3, скребков левого 4 и правого 5, цепи длиной 170 м. (для УСГ-4 – 250 м.), ящика управления 7 и кнопочного поста 8.

Скребки двигаются по кругу. На участке холостого хода они складываются, в рабочем положении – раскрываются и сгребают рабочую среду, с последующей выгрузкой ее в накопительную камеру.

Рис. 14

Рис. 14

Навоз в коровнике убирается с помощью скрепера УСГ от 4 до 6 раз в день (рис. 14). Каждый раз установку включают приблизительно на 40 минут. Скреперный скребок перемещается очень медленно, поэтому животным он не мешает и не создает никакой опасности.

Для эффективной уборки надо, чтобы в отходах содержалось немного подстилки (опилки, солома, торф), на сутки – около 1 кг на 1 буренку. Чтобы навоз в канале не замерзал, температура в помещении должна быть положительной. Натяжение цепи считается нормальным, если она не провисает возле приводной звездочки и сходит с нее без рывков. За этим надо следить, т.к. слишком сильное натяжение перегружает привод и чрезмерно изнашивает цепь.

Робот

Первые модели роботов для уборки навоза были предназначены для щелевых полов. Работают они достаточно просто. Например, Discovery 90 непрерывно двигается по залу и сталкивает в щели своей «юбкой» отходы жизнедеятельности буренок. Машина действует автономно.

Рис. 15

Рис. 15

Аналогично функционирует робот JOZ Tech (рис. 15). Поскольку он небольшой и перемещается бесшумно, то буренки его не боятся. Аппарат с сенсорной технологией - предельно маневренный. Он может поворачиваться вокруг своей оси, за счет чего хорошо чистит не только широкие проходы, но также пересечения, углы и узкие коридоры. К базовой станции (зарядка АКБ – долив воды) подъезжает самостоятельно.

Время зарядки – 6 часов. Масса – 460 / 554 кг. Габариты (без скребка): 1496х966х660 мм. Робот преодолевает ступени до 7 мм и уклон до 10 град.

Преимущества JOZ Tech:

  • Функционирует автоматически, в контроле результатов не нуждается.
  • Подходит для больших площадей. Аккумуляторная батарея обеспечивает 18 часов работы в день. За это время успевает очистить от навоза 10 000 кв. м. территории.
  • Технику можно запрограммировать на различные маршруты, для разных ситуаций: уборка на площадке для выгула во время дойки, чистка зала отдыха после доения и т.п.
  • Исключен риск травмирования животных.
  • Коровник чистится очень тщательно, включая труднодоступные места. Навоз удаляется из поперечных проходов, недоступных для дельта-скреперов. Для скребка имеется лифтинговое устройство, с помощью которого, при уборке в каналах, преодолеваются подъемы.
  • Зарядка АКБ и наполнение водяного бачка выполняется автоматически.
  • Встроенный в цоколь транспондер определяет местоположение и расстояния до препятствий.

Есть и другие модели. Например, SRone чистит за сутки до 8 000 кв. м. щелевых полов. А SRone+, способный двигаться по более сложным маршрутам, убирает до 12 000 кв. м. Машина оборудована предохранительным выключателем, который повышает безопасность работы. Если на пути робота встречается препятствие, он «давит» на него только до определенного предела. После чего – прекращает ехать вперед и маневрирует, чтобы обойти преграду.

С недавних пор появились роботы и для сплошных бетонных полов. Например, компания Lely разработала модель Discovery 120. Он работает, как пылесос. В корпусе есть мешки с водой (общий объем – 340 л.). Машина разбрызгивает ее вокруг себя, в результате чего навоз разжижается. Робот засасывает отходы в контейнер, отвозит к накопительному колодцу и сливает. Одновременно – моет пол в коровнике.

Роботы другой конструкции (тоже для сплошных полов) просто толкают перед собой массу навоза, пока не свалят ее в приемник.

Заключение

Системы навозоудаления являются необходимым элементом животноводческих комплексов. С их помощью поддерживается достаточный уровень чистоты, обеспечивается соблюдение санитарно-гигиенических требований. Механизация и автоматизация процессов позволяют добиться максимальной эффективности при высокой экономической рентабельности.


Хранение навоза
Коровы в коровнике

Смысл удаления навоза

Содержание крупного рогатого скота требует немалых усилий в процессе очистки мест, где они базируются. Уборка складских помещений тоже должна быть регулярной. Если эту деятельность запустить, то нечистоты будут накапливаться с усиленной быстротой по всем площадям. Такая обстановка вызывает неудобства у персонала при работе со скотом. Если присутствует антисанитария, то это большой риск развития заболеваний у животных и людей.


Эти проблемы являются первостепенными и должны подталкивать владельцев ферм сооружать системы навозоудаления в коровниках. Следующая причина для подобных действий не менее важна. Навоз является хорошим удобрением и обогащает почву азотом, фосфором, калием. Его использование в личных угодьях помогает избежать дополнительных затрат. Также можно наладить сбыт отходов жизнедеятельности, что даст дополнительную прибыль агрокомплексу.

Различные приспособления для удаления навоза из коровника настолько усовершенствованы, что выполняют работу намного качественнее и быстрее, чем ручным способом. Каждый комплекс может подобрать подходящую систему, в зависимости от масштабов производства.


Подкормка растений навозом
Скреперные установки для уборки навоза КРС
Коровник
Навозоудаление в коровнике


Утепление

Большинство коровников в России холодного типа, защищающие животных только от атмосферных осадков и ветра. При этом надои и воспроизведение не сильно снижается даже в зимнее время. Но при этом повышаются расходы на корма, обогрев поилок и предотвращение травматизма коров на льду.

Обеспечение теплоизоляцией сооружения и создание естественной вентиляции не дает опускаться температуре ниже 0°. В теплых помещениях для телят температура превышает зимой 4-5° выше нуля.

Дезинфекция и навозоудаление в коровнике


Утеплитель для коровника должен быть пожаробезопасным, эластичным и устойчивым к различным очищающим средствам.

Несмотря на то, что коровы адаптируются к холодам, существует температурные нормы, принятые мировым стандартам.

  • нижний показатель критичности, ниже которого возникает риск развития гипотермии: -27° — для молочных коров; -35° — для молодняка;
  • верхний показатель: 22° — дойный скот; 27° — телята;
  • оптимальный диапазон температур для неизменной эффективности удоя составляет от 5 до 15°;
  • оптимальный диапазон температур для нормальной прибавки веса молодняка — -15 — 25°.

Предлагаем ознакомиться: Как правильно выбрать и надеть шлейку для кошки

Способы очищения помещений

Системы навозоудаления в коровниках бывают механическими и гидравлическими.

Вот несколько разнообразных вариантов:

  • машины, работающие при помощи цепного или шнекового транспортера;
  • дельта-скреперный вид оборудования;
  • самосплавные системы;
  • система гидросмыва.

Следует учесть, что коровники могут быть привязного и беспривязного содержания. Соответственно, и оборудование устанавливается, исходя из этого. Также нужно учитывать площадь помещений, потому что некоторые системы подходят лишь для небольших предприятий. Навозоуборочный механизм может устанавливаться в конюшне, в сооружениях для свинарников и при содержании КРС и МРС. Ниже рассмотрим каждый вариант уборочных систем более подробно.


Транспортеры для уборки загрязнений

Уборка навоза в коровниках при помощи транспортеров предполагает сухие смеси примерно в 20%, а влажность должна быть примерно 80%.При этом он устанавливается продольно стойлам и бывает цепным или шнековым. Предприятия должны быть с ограниченным потреблением энергии.

Цепной транспортер устанавливается на фермах с привязным содержанием животных. Он позволяет убирать подстилочный навоз и одновременно грузить его в транспортные средства. Транспортер имеет две основные части — горизонтальную, которая очищает навозный канал и наклонную, которая принимает сырье и грузит в машину. Система может обслуживать до 110 стойл.

Шнековый транспортер доставляет отходы жизнедеятельности коров из специального канала коровника в навозонакопитель или транспортное средство. Устройство конструируется продольное или поперечное и работает обоюдно с системой, которая переносит навоз в канал из зоны дефекации скота.


Автоматизация доильного зала

На больших фермах дойку проводят в специально оборудованных залах для доения. Он находится отдельно от места содержания коров. Животные проходят в зал через поддон, в котором постоянно течёт вода или дезинфицирующая жидкость. Процедура необходима для того чтобы вымыть коровам копыта.

Ещё по теме: Почему корова не встает на ноги и что делать в таком случае?

После ванны для копыт корова проходит в отсек для санитарной обработки вымени. Животное передвигается через систему вертикальных эластичных трубок. Они укреплены на движущейся ленте, которая находится на полу. Трубки постоянно проходят через дезинфицирующую жидкость. Система позволяет вымыть корове и вымя, и живот.

После санитарной обработки животное идёт в доильный отсек. Оператор прикрепляет к вымени аппарат для доения. Принцип работы вакуумный. Молоко поступает из аппарата через систему трубок в холодильник. С помощью автоматического доения у коровы забирается всё молоко. При этом доильная система массирует вымя, что снижает риск развития мастита. Молоко не соприкасается с грязными предметами: вёдрами, баками. Процедура стерильна на всех этапах дойки.


Производители оборудования предлагают стационарные дольные залы. В них предусмотрено определённое движение коров на дойку, чтобы животные не сталкивались друг с другом. Отсеки для доения располагаются определённым образом: коровам будет удобно стоять, и оператор сможет быстро подсоединить к ним аппараты.

Для коров, которые находятся целый день на пастбище, предназначена передвижная доильная установка. Мыть вымя корове и обрабатывать его антисептиками придётся оператору.

Дельта-скреперное оборудование

Система может использоваться, даже если животные содержатся без привязи. Комплекс агропрома может занимать абсолютно любые площади.

Во время уборки навоз собирается раскрытыми скребками. Они движутся по открытым проходам и достигают поперечного канала. Этот способ очень эффективный и устройство может устанавливаться в любой проход. Для животных система не представляет никакой опасности. Особое преимущество заключается в том, что оборудование способно работать постоянно и потреблять небольшое количество энергии. Это огромный плюс зимой, когда на улице минусовые температуры, так как экскременты не успеют застыть.

Скрепер состоит из четырех рабочих органов, что позволяет ему вычищать навоз по всему периметру помещения: с середины и с его краев. Действие осуществляется за счет возвратно-поступательных движений скребка (скрепера), который есть на каждой ветви контура.

Поилки и кормушки

Поилки и кормушки правильной формы и размеров важны для получения максимальной отдачи от животных. Поэтому ниже даны рекомендации по вопросу.

Поилки

Их делают не менее, чем на 100 литров. Так как в период лактации коровы испытывают жажду и выпивают 100 л только за день. Это актуально в частности сразу после дойки.

Сама емкость не имеет четкой конфигурации, принятой ГОСТом. И может представлять обыкновенное ведро или большое сразу 100 литровое корыто.

Оптимальным вариантом является поилка, сделанная из полипропиленовой трубы. Легкость и удобные габариты способствуют ее монтажу даже на открытых лугах, а также безопасному и быстрому ее промыву от грязи.

Предлагаем ознакомиться: Почему кот после кастрации хочет кошку особенности поведения до и после

Основные виды поилок для коров описаны здесь.

Дезинфекция и навозоудаление в коровнике


При большом объеме скота делают не персональную, а групповую поилку из продольной половины полипропиленовой трубы.

На пастбище предполагаются большие, емкие пространства, исключающие потери корма и минимизированные в плане обслуживания. Их выделяют 2 типа: для сена и комбикорма.

  1. Кормушки для сена на пастбищах устанавливают при нехватке естественного питания, например, в осенний и весенние периоды. Ставить просто стог сена не целесообразно, так как коровы его вытопчут. Поэтому делают сооружение виде конуса, обрамляющее стог.
  2. Современные фермеры делают клетчатые кормушки для сена. Они дешевле, прочнее, но риск, что животное пораниться, вырастает в разы.
  3. Кормушки для зерен и комбикорма. Подобные конструкции автоматизированы и могут быть использованы и на открытом пространстве, и в помещении.

Дезинфекция и навозоудаление в коровнике


Емкости для пастбищного кормления нужны максимально вместительные, функциональные.

Кормушка для стойла

Кормушка для стойла – это огромный стол, куда ежедневно насыпают корм.

Если животные свободного выпаса, то стол оснащают сдерживающими устройствами, помогающими минимизировать потерю корма при разбрасывании.

Как построить стойло для коров своими руками описано тут.

Дезинфекция и навозоудаление в коровнике


Модель, подходящая для группового кормления коров.

Требования, разработанные государством по пожаробезопасности производственных помещений, говорят о следующем:

  1. Все пространства более 1000 кв м и с повышенной влажностью оборудуют противопожарной системой и автоматической системой тушения.
  2. Электрику делают во влагозащищенной изоляции.
  3. Щитки с автоматами выносят в отдельное, изолированное ото всех, помещение.

Вентиляция

Вентиляция – один из сложнейших вопросов при проектировании коровника.

  1. Естественное проветривание. При этом потоки свежего воздуха попадают через вентиляционные шахты, проемы, шторы.
  2. Принудительное проветривание. Распространенная в сегодняшних вариантах коровников вентиляция распределяет воздух при помощи впускных и выпускных клапанов по туннелям с вентиляторами.
  3. Шторы или механизированные жалюзи. При желании их поднимают и проветривают положенное время, затем закрывают, чтобы не нарушать тепловой баланс.
  4. Светоаэрационные коньки. Поликарбонатные конструкции закрывают конек и позволяют спокойно проникать не только потокам свежего воздуха, но и добавляют естественной освещенности.

Гидравлическая система

Такой способ считается наиболее усложненным и энергоемким. Во время уборки влажность в коровнике достигает максимальной отметки, так как при работе используется большое количество воды. В крупных агрокомплексах гидравлическая система нецелесообразна. Для многих она покажется дорогостоящей, так как требуются резервуары для жидкого навоза и сооружения для очищения.

В целом, гидросмыв обеспечивает хорошую обстановку на ферме и своеобразную дезинфекцию коровника. Это помогает избежать различных заболеваний. В систему входит бак с водой, водный канал, закрытый решеткой, заслонка, которая не дает стекать фекалиям за пределы канала, а также сборная емкость с противоположной стороны. Материалы должны быть качественными и долговечными.


С помощью такого способа навоз проталкивается через щели в полу и попадает в каналы. Оттуда смывается напором воды. В разжиженном виде он может использоваться также для полива земли с насаждениями. Жидкая фракция создает удобрение, которое включает в себя азот и другие важные элементы.

Гидравлическая система применяется на фермах КРС и свинокомплексах. Содержание животных должно быть бесподстилочным.

Самосплавный способ тоже можно отнести в гидравлическому направлению. Навозоудаление на фермах КРС устанавливают по специальной схеме. В коровнике под уклоном прокладываются трубы-каналы с обязательным скользким покрытием. После этого устанавливаются тройники с заглушками. Жижа по каналам, заполненным частично водой, продвигается к навозосборнику.


Переработка навоза

Сельскохозяйственные предприятия, имеющие большие поголовья КРС должны наладить не только систему сбора навоза, но и его переработку. Использование этого сырья должно начинаться после процесса сепарации — удаление твердых частиц из жидких стоков отходов. И делается это заранее, чтобы избежать загрязнения окружающей среды.

Как уже говорилось выше, навоз, а особенно его жидкая фракция, имеет в своем составе соединения азота, фосфора, калия. Это значит, что он способен заменить какие-либо химические удобрения.


Специальные технологические системы созданы для того, чтобы перерабатывать навоз из фермерских комплексов. Сюда входит перемешивание с помощью миксера, погружной насос с измельчающим механизмом, сепаратор для отжима жидкого навоза. Так, сырье обогащается соединениями азота и другими важными элементами. После всего процесса жидкость сохраняется в навозонакопителе, а твердая фракция идет на компостирование или на производство подстилок в коровники.

Если статья понравилась, то ставьте лайк.

Ждем комментариев на тему уборки навоза в помещениях, где содержится КРС и какой способ наиболее оптимальный.


Навозоудаление — задача, поставленная перед проектировщиками коровников и других животноводческих комплексов, которая должна быть решена с максимальной отдачей. Система навозоудаления способствует созданию микроклимата на молочной ферме, а также является ее неотъемлемой частью, влияя на санитарно-гигиеническое состояние помещения.

Работа в коровниках сопряжена с рядом негативных факторов. Откровенно говоря, навоз не благоухает, аммиак и сопутствующие газы, если повышается концентрация, могут вызывать ожоги слизистых путей. Животные страдают от не благоприятного микроклимата, да и ложиться в жижу им тоже не приятно. Въедливый запах пропитывает животное и даже молоко имеет ноты этих нечистот, оно становится не пригодным.

Для того, чтобы подобрать систему удаления и хранения навоза, необходимо понимать, какая производительность потребуется вашей ферме. При проектировании ферм разработчики как правило полагаются на РД-АПК 1.10.15.02-08 «Методические рекомендации технологическому проектированию систем удаления и подготовки к использованию навоза и помета».

Согласно РД-АПК, одна корова в сутки производит 55 кг навоза, а один бык-производитель — 40 кг. Для телят и молодняка показатели зависят как от возраста скота, так и от того, осуществляется ли откорм (РД-АПК и нормах технологического проектирования НТП 17-99* прописаны влажность экскрементов и типичное соотношение мочи и кала).

Определив объём отходов жизнедеятельности на предприятии, необходимо рассчитать, какое количество навоза требуется хранить единовременно. Это зависит от планов на дальнейшую переработку навоза, однако, по общему правилу, вместительность навозохранилищ рассчитывается на 6 месяцев с учётом атмосферных осадков.

В свою очередь, при проектировании систем навозоудаления важную роль играют такие факторы как вид животного (взрослые коровы, телята), тип кормов, вода, а также материал и количество подстилки.

Вариант выбора системы навозоудаления зависит не только от особенностей обустройства, размеров и расположения самой фермы и способа содержания скота, но и от возможности дальнейшего употребления навоза в качестве удобрения.

Предлагаем рассмотреть некоторые инновационные системы навозоудаления, которые уже применяются в современных хозяйствах и зарекомендовавшие себя с прогрессивной стороны.

Скрепер на канате или тросе

На бетонированный пол или на покрытие

Скрепер с канатом или с тросом на бетонированный пол или покрытие позволяет проводить регулярную уборку, не нанося повреждения полу. Экономичное решение для уборки проходов.


Эффективность возрастает, если скрепер работает по нескольку раз в день, в зависимости от времени года.

Эффективный, рентабельный и простой в использовании


СКРЕПЕРЫ CRD ПОЛНОСТЬЮ ОЦИНКОВАНЫ, CЕРТИФИЦИРОВАНЫ ПО НОРМАМ CE

Скрепер на канате

На решетке

Скрепер с канатом позволяет убирать проходы на решетках. Эта модель легкая, очень эффективная, сохраняет решетчатый пол. Скрепер должен быть запрограммирован для осуществления нескольких проходов каждый день.

Легко устанавливается, улучшает обстановку

  • легкая установка на решетчатый пол
  • облегченные модели для коридоров до 8 м
  • низкие эксплуатационные расходы
  • программирование с безопасностью
  • простое обслуживание

Для скреперов, установленных на решетчатый пол, желобок из резины закрепляется между двух труб, которые входят в скрепер, четыре боковых желобка фиксируются на конце скрепера.


Правосторонние оцинкованные скрепера от 2 до 8 м для КРС

Скрепер на канате в форме W

Для прохода со стойлами

Скреперы на решетках улучшают атмосферу фермы и значительно уменьшают санитарные риски

Инновационные и производительные

Скрепер в форме W не позволяет проникать крупным фрагментам в сточный канал.


Канал для стока

Сточный канал, сделанный в бетоне, позволяет убирать жидкие отходы, которые отделяются от крупных фракций. Из полиэтилена высокой прочности, обработан против изнашивания, снабжен встроенной подвижной направляющей головкой во избежание заторов. Верхнее отверстие — 25 мм. Наклон 2% к каналу позволяет быстрое просушивание проходов и уменьшение рисков дерматита

Внутри направляющей, зафиксирована плавающая головка на скрепере для эвакуации жидкой фракции.

Сток вод возможен в сторону наклона или в другую сторону, в зависимости от строения фермы; возможно, также, предусмотреть продольный наклон для гравитационного стока этих вод. Внутри направляющей, зафиксирована плавающая головка на скрепере для эвакуации жидкой фракции Удаление воды из твердых фрагментов облегчает складирование.

Скрепер на канате

Аксессуары


Концевой выключатель

Остановка скрепера регулируется системой управления — либо с помощью ручного переключателя — либо с помощью магнитного датчика, установленного на бетон


Надежная механизация

Лебедка накручивает и отпускает канат для приведения в движение скрепера.


Лебедка, приводимая в действие электромотором мощностью от 0,75 ЛС до 1 ЛС для наматывания и разматывания каната.

Шкив (ролик) Ø250 Со скобой для очистки грязи устанавливается горизонтально или вертикально


Уборка навоза производится напрямую из проходов под воротами или под цепью


Гидравлический скрепер

Прочный и производительный

Гидравлический скрепер CRD подходит для всех зданий, особенно для ферм бычков и для телочек, начиная с шести месяцев жизни.


Простое и эффективное подсоединение

Муфта(1), установленная в башмак скрепера(3) цепляется за выступы(3)
Перемещение скрепера производится возвратно поступательным
движением пластины направляющей, приводимая в движение гидроприводом с шагом 1 метр


Лапки направляющей, расположенные впереди башмака счищают грязь с пластины, что оптимизирует сцепление. Боковое расположение выступов гарантирует эффективность сцепления с муфтой скрепера

Прочные материалы * Регулировка открытия внешняя заслонка * Износ практически нулевой * Простое обслуживание

Таким образом, выбор системы навозоудаления осуществляется с учетом условий содержания скота и бюджета на строительство или реконструкцию комплекса, а также планирования энергозатрат на содержание.

Сбор навоза способствует, помимо вышеперечисленных факторов, повышению рентабельности животноводческого предприятия (коровника), так как навоз является прекрасным удобрением.

Читайте также:
